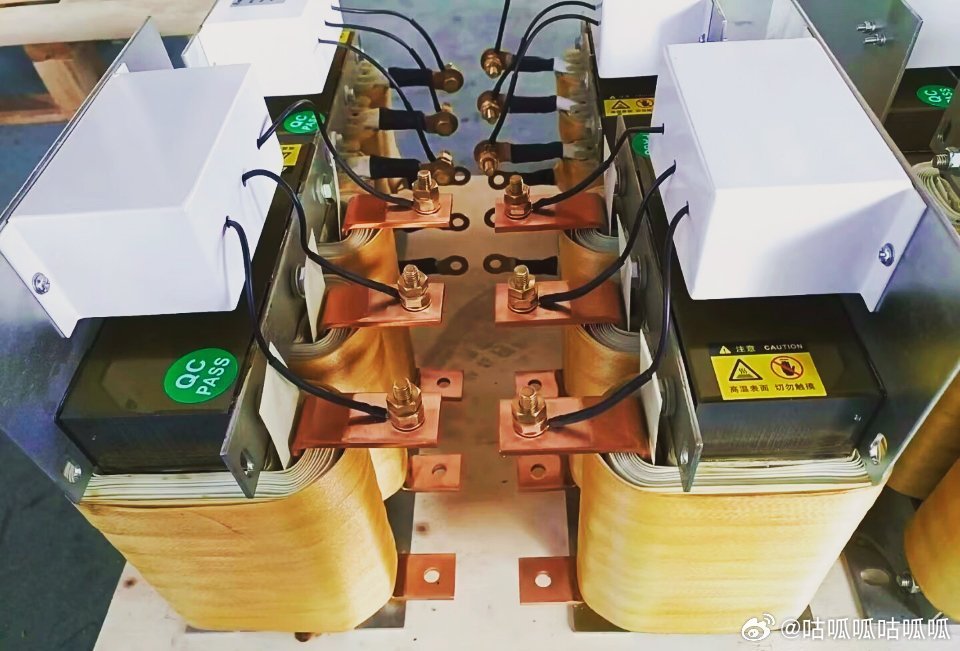

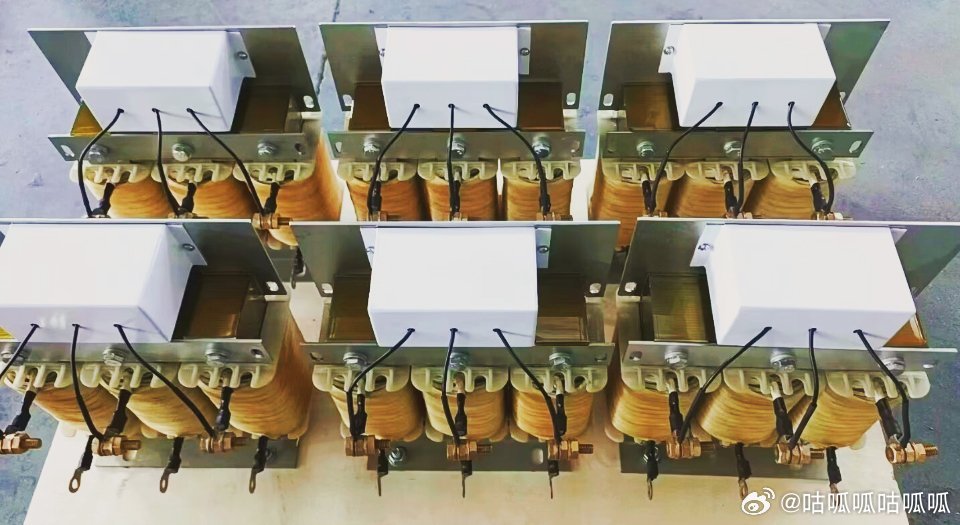

du/dt 濾波器 ，主要構件包括串聯濾波電抗器 L、濾波電容 C、電阻 R， 所以 ，又叫 RLC 濾波器。du/dt 濾波器主要是用來保護電動機、延長變頻器的有效傳輸距離至≤500 米。
一、du/dt 濾波器的作用
du/dt 濾波器的主要作用 ，體現在如下兩個方面：
1）抑制變頻器逆變側的 du/dt
變頻器輸出的并不是標準的正弦波 ，而是方波 ，或者是 PWM 波或 SPWM 波 ， 這種波形的 du/dt 會非常高，可以達到 5000V/ μs，這會嚴重威脅電動機的絕緣，
使用 du/dt 濾波器之后 ，可將變頻器輸出側的 du/dt 降低到≤500V/ μs。
2）延長變頻器的有效傳輸距離
du/dt 濾波器通常在變頻器與電動機之間的連接導線長度在≥300 米 ，且≤500 米的情況下選用 ，如果不考慮成本的情況下 ，可以認為 du/dt 濾波器的適用導
線長度為≤500 米。
二、du/dt 濾波器的功能
du/dt 的功能可以從如下兩個方面來講：
1）保護電動機
對于安裝變頻器之后，電動機可能會出現嘯叫、振動、過熱、絕緣老化加速、軸 承頻繁損壞、絕緣頻繁擊穿等問題 ，此時 ，應該考慮選裝 du/dt 濾波器。對于變頻器與電動機之間的連接導線較長 ，或者是潛水泵/深井泵等場合 ，需要提前考慮在變頻器的輸出側選裝變頻器專用輸出電抗器、du/dt 濾波器，或者是正弦波濾波器。
2）解決諧波干擾問題
因為變頻器輸出的是 PWM 波，或者是叫 SPWM 波，這種波形中，含有較大的 諧波 ，導致變頻器干擾其周圍的敏感機電設備、低壓電氣、儀器儀表、傳感器、監控、通訊等問題 ，此時 ，如果不考慮成本的情況下 ，du/dt 濾波器來解決。
