進出線電抗器使用說明書
一、用途
進線電抗器（亦稱輸入電抗器、換相電抗器），用于電網進線側或變頻器、調速器電源側，主要作用是用以限制變流器換相時電網側的壓降，以及晶閘管導通時電流上升率di/dt和電壓上升率du/dt，對并聯變流器解耦，改善電源電壓的波形，目前國內外許多企業大量應用的變頻器、直流調速器、軟啟動器，也應當配置進線電抗器。
出線電抗器（亦稱輸出電抗器、電機電抗器），用于電網電機側或變頻器、調速器輸出側，主要作用是用以限制電機連接電纜的容性充電電流及使電機繞組上的電壓上升率限制在540V/μs以內，它還用于鈍化變頻器輸出電壓（開關頻率）的陡度，減少逆變器中的功率元件（如IGBT）的擾動和沖擊。
二、使用條件


1. 海拔高度不超過1000米；
2. 空氣溫度不超過40℃；
3. 環境濕度：（25℃時）90%；
4. 安裝場所或運輸途中無嚴重震動和顛簸。
5. 安裝場所無嚴重影響絕緣的氣體、蒸汽、化學性沉淀、灰塵污垢及其他爆炸性和腐蝕性介質；
6. 電源電壓波形為實際正弦波，三相電源近似對稱。
   四、接線圖


   五、訂購選型時要提供如下參數：

1. 工作電壓等級；
2. 額定電流；
3. 電壓降（或電感）；
4. 環境溫度；
5. 海拔高度；

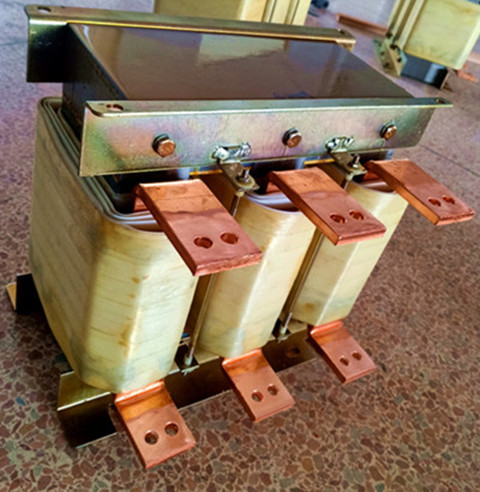

   六.需求電抗器規格參數說明

   1.   相數為三相輸入電抗器

   2.   絕緣等級：H級

   3.   耐壓等級：3KV

   4.   系統運行電壓：380V

   5.   壓降： 4.4V

   6.   電抗器類型：鉑繞用銅排焊接
